Hoe ontwerp je een PCB met een goed thermisch management (warmteafvoer) om oververhitting van componenten te voorkomen?

Oververhitting is een veelvoorkomend probleem in elektronische schakelingen dat de levensduur en betrouwbaarheid van componenten ernstig kan verkorten. Een doordacht PCB design met goed thermisch management is essentieel om temperatuurproblemen te voorkomen. Dit artikel behandelt praktische strategieën en technieken om warmte effectief af te voeren.

Welke ontwerpkeuzes beïnvloeden de warmteafvoer het meest?

De belangrijkste ontwerpkeuzes voor effectieve warmteafvoer beginnen bij de koperlijndikte en het strategisch plaatsen van thermische via’s, die warmte efficiënt van hotspots naar andere lagen transporteren. Een goed doordachte laagopbouw met voldoende kopervlakken en thermische pads zorgt voor betere warmtespreiding over het gehele board. Daarnaast speelt componentplaatsing een cruciale rol: door warmteproducerende componenten zoals spanningsregelaars en vermogenscomponenten slim te positioneren, vermijd je concentraties van hitte. Zorg ook voor voldoende ruimte rondom deze componenten om natuurlijke luchtstroom te bevorderen en overmatige warmteopbouw te voorkomen.

Welke praktische maatregelen en tools helpen bij thermische simulatie en validatie?

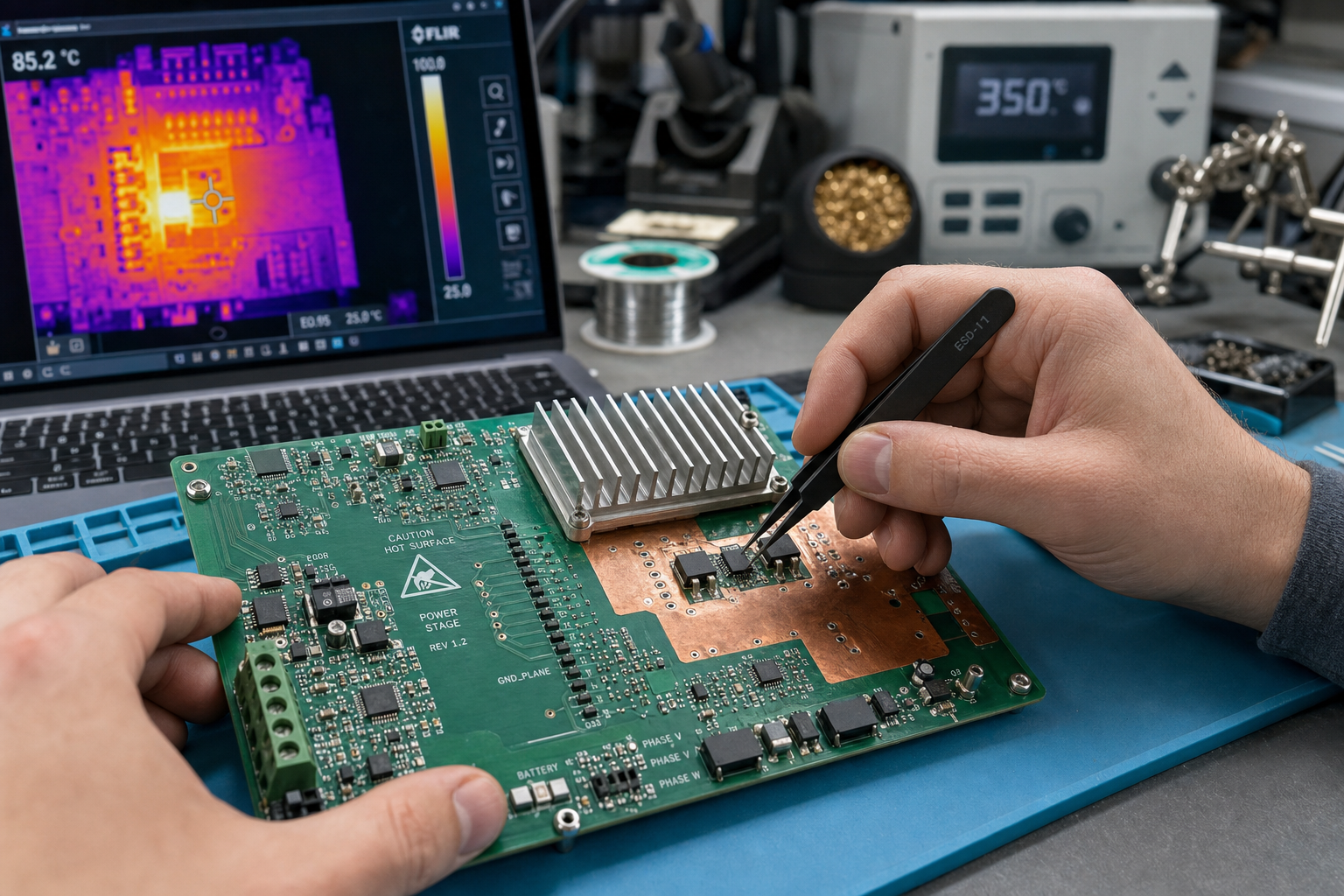

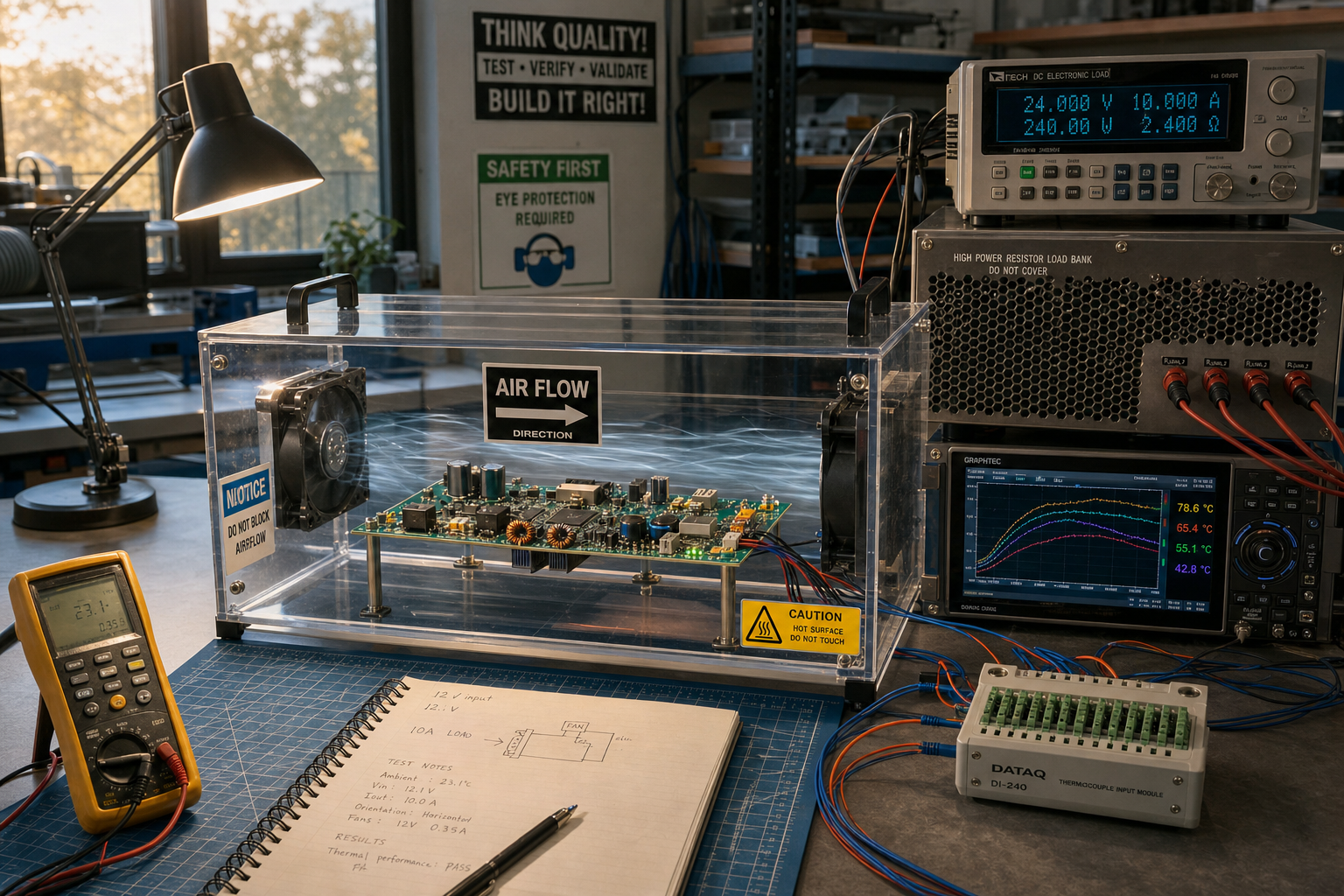

Thermische simulatietools zijn onmisbaar om warmteproblemen vroegtijdig te detecteren voordat je PCB in productie gaat. Met FEA-software (Finite Element Analysis) kun je hotspots visualiseren en kritieke gebieden identificeren die extra aandacht nodig hebben. Wanneer passieve koeling niet voldoende blijkt, bieden heatsinks, thermische gels en actieve koeloplossingen zoals kleine ventilatoren uitkomst. Het is cruciaal om prototypen grondig te testen met temperatuursensoren en thermische camera’s. Deze validatiestap helpt je ontwerp te optimaliseren en garandeert dat componenten binnen veilige temperatuurgrenzen blijven functioneren tijdens normaal gebruik.
